Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — Instituto Ágata 2025
Engenharia ElétricaCircuitos Elétricos na Engenharia Elétrica
- Código
- qg571387
- Banca
- Instituto Ágata
- Órgão
- Prefeitura de Piçarra - PA
- Ano
- 2025
- Nível
- Superior
- Cargo
- Engenheiro Eletricista

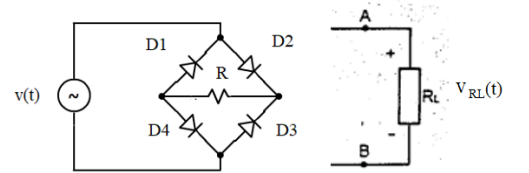

Circuitos a diodos são circuitos eletrônicos compostos por diodos interligados em determinados arranjos. Os diodos são dispositivos semicondutores cuja passagem de corrente elétrica se dá em apenas um sentido. Estes circuitos são usados para aplicações como: retificação de tensão, limitação de amplitude e controle de corrente. Considere o circuito a diodos mostrado abaixo:
Sabendo que a fonte de tensão alternada é dada por v(t) = 24 sen(2π60t) V, os diodos são de silício e o valor do Resistor R é 120 Ω, marque a alternativa que ilustra o valor da corrente média numa carga RL conectada a este circuito.
Sabendo que a fonte de tensão alternada é dada por v(t) = 24 sen(2π60t) V, os diodos são de silício e o valor do Resistor R é 120 Ω, marque a alternativa que ilustra o valor da corrente média numa carga RL conectada a este circuito.- A67mA
- B22,6 mA
- C120mA
- D0,64mA
