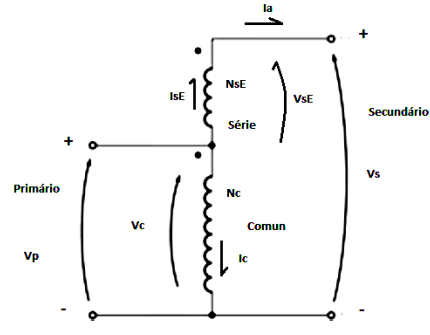

Os transformadores de potência são máquinas estáticas utilizadas para transformar os níveis de tensão e corrente de um circuito elétrico, sem alteração da frequência elétrica da rede. Os transformadores são fundamentais para a transmissão e distribuição de energia elétrica, possibilitando o transporte da energia desde a geração até os centros consumidores. A Figura abaixo ilustra um transformador de potência aparente nominal de 112,5VA, tensão nominal primária de 220V e tensão nominal secundária de 20V, que foi conectado de forma a desempenhar um papel de autotransformador.
Uma tensão de 220V é aplicada no terminal primário deste transformador e uma carga é conectada ao terminal secundário do autotransformador. Sabendo que o valor da carga é tal que exige do transformador a sua potência nominal, marque a alternativa que apresenta o valor da potência aparente entregue à carga, caso o autotransformador seja conectado em ligação aditiva.
Uma tensão de 220V é aplicada no terminal primário deste transformador e uma carga é conectada ao terminal secundário do autotransformador. Sabendo que o valor da carga é tal que exige do transformador a sua potência nominal, marque a alternativa que apresenta o valor da potência aparente entregue à carga, caso o autotransformador seja conectado em ligação aditiva.- A2250 VA
- B1600 VA
- C540 VA
- D1350 VA
