Questão de Engenharia de Agrimensura — Posicionamento Planimétrico e Altimétrico — NUCEPE 2025

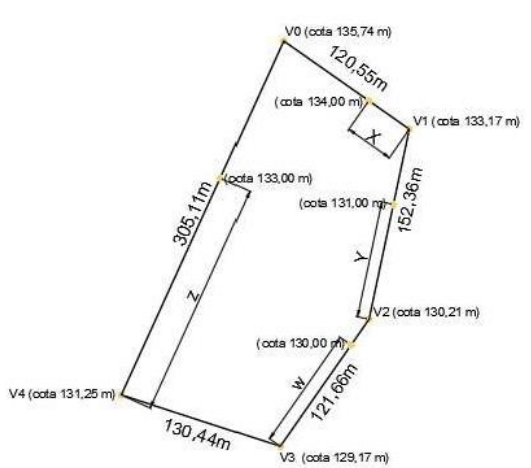

Após o levantamento planialtimétrico de um terreno, obteve-se um plano cotado com 5 vértices, V₀,V₁,V₂,V₃ e V₄. As distâncias obtidas entre os vértices foram:D₀-₁=120,55m; D₁-₂=152,36m; D₂-₃=121,66m; D₃-₄=130,44; D₄-₀= 305,11m. As respectivas cotas foram encontrada nos vértices com os valores: V₀=35,74m;V₁,=133,17m;V₂=130,21;V₃=129,17m ;e V₄=131,25 m. Conforme o plano apresentado na Figura. Marque a alternativa CORRETA que relaciona as distâncias X, Y, W e Z, para as contas inteiras de: 130,00m, 131,00m; 133,00m e 134,00m, respectivamente.Fonte: Oliveira(2024).

1. AX=38,93m;Y=40,66m;W=118,09m; Z=119,85m.
2. BX=38,93; Y=40,66m; W=97,09m; Z=118,91m.
3. CX=118,91m; Y=97,09; W=120,09m; Z=40,66m.
4. DX=40,66m; Y=97,09m; W=38,93m; Z=120,55m.
5. EX=38,93m; Y=38,93; W=97,09m; Z=120,55m.
