Questão de Eletrotécnica — Instalações Elétricas em Eletrotécnica — NUCEPE 2025
EletrotécnicaInstalações Elétricas em Eletrotécnica
- Código
- qg579304
- Banca
- NUCEPE
- Órgão
- SEDUC-PI
- Ano
- 2025
- Nível
- Médio
- Cargo
- Técnico de Nível Médio em Eletrotécnica
Os sistemas de aterramento são essenciais para a segurança e o funcionamento adequado de instalações elétricas. Eles protegem pessoas e equipamentos contra choques elétricos e danos causados por correntes de fuga, surtos e descargas atmosféricas. Em sistemas de aterramento, a resistência de terra deve ser mantida dentro de limites especificados, e a coordenação entre os eletrodos de aterramento e as proteções associadas é crucial. Em instalações mais complexas, como aquelas com sistemas de proteção contra descargas atmosféricas (SPDA) ou sistemas elétricos de grandes edificações, o tipo de aterramento (TN, TT, IT) e a separação adequada dos diferentes sistemas de aterramento são aspectos críticos para garantir a segurança e o desempenho do sistema.

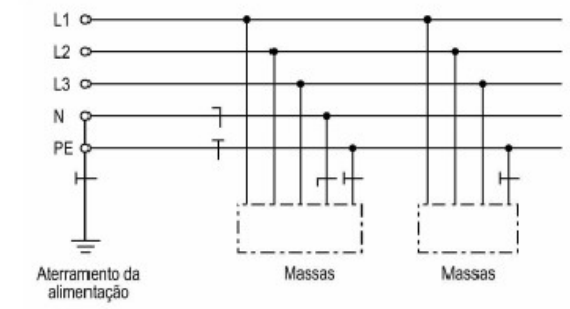

Figura - Esquema TN-S Fonte: ABNT. NBR 5410:2004 - Instalações elétricas de baixa tensão. Rio de Janeiro: ABNT, 2004.Considerando o esquema de um sistema de aterramento TN-S apresentado na figura, a seguinte prática é fundamental para garantir a segurança e a eficiência do sistema
Figura - Esquema TN-S Fonte: ABNT. NBR 5410:2004 - Instalações elétricas de baixa tensão. Rio de Janeiro: ABNT, 2004.Considerando o esquema de um sistema de aterramento TN-S apresentado na figura, a seguinte prática é fundamental para garantir a segurança e a eficiência do sistema- AGarantir que o condutor de proteção (PE) seja mantido separado do neutro (N) ao longo de toda a instalação, com ambos conectados a um único ponto de aterramento na origem da instalação.
- BUtilizar somente um único condutor de aterramento para toda a instalação, garantindo que ele seja de um material condutivo, sem considerar a resistência da terra e a coordenação com os disjuntores diferenciais residuais (DR).
- CAssegurar, por meio da utilização de um amperímetro, que a resistência de aterramento atenda aos limites estabelecidos.
- DInstalar múltiplos eletrodos de aterramento, cada um com resistência individual elevada, sem interconexão entre eles, para aterramento.
- EAssegurar que todas as fases (L1 / L2 / L3) estejam diretamente interligadas ao condutor de proteção (PE), de forma a garantir o correto escoamento das correntes parasitas no sistema como um todo.
