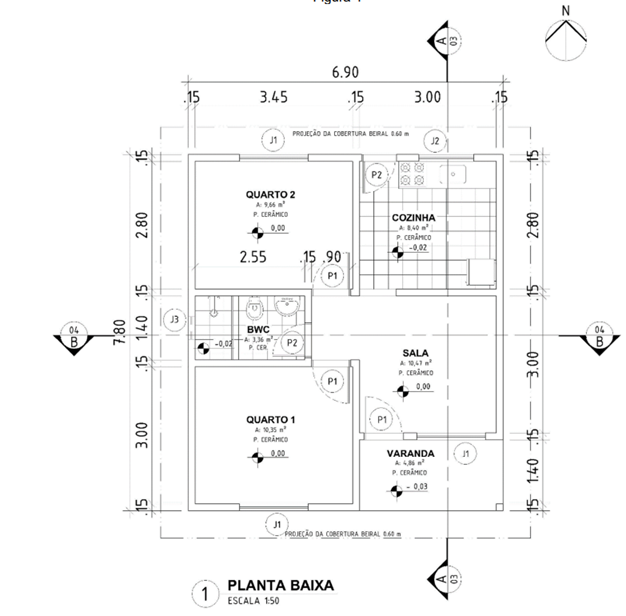

Observe a planta a seguir (Figura 4) e leia as afirmativas:Figura 4
I. no corte BB, devem ser representadas duas portas cortadas e uma porta visualizada;II. no corte AA desenha-se o pilar da varanda com espessura de linha estreita, porque está sendo visualizado, e não cortado;III. o corte AA apresenta duas janelas cortadas;IV. o corte AA apresenta uma porta desenhada com espessura de linha estreita, porque está sendo visualizada;V. a janela do BWC possui a dimensão 0.60m x 0.80m / 1.60m. No corte BB deve-se representar a janela do BWC com linha não contínua, porque a janela está acima de 1.50m;Estão corretas
I. no corte BB, devem ser representadas duas portas cortadas e uma porta visualizada;II. no corte AA desenha-se o pilar da varanda com espessura de linha estreita, porque está sendo visualizado, e não cortado;III. o corte AA apresenta duas janelas cortadas;IV. o corte AA apresenta uma porta desenhada com espessura de linha estreita, porque está sendo visualizada;V. a janela do BWC possui a dimensão 0.60m x 0.80m / 1.60m. No corte BB deve-se representar a janela do BWC com linha não contínua, porque a janela está acima de 1.50m;Estão corretas- Aapenas as afirmativas I e III.
- Bapenas as afirmativas II e V.
- Capenas as afirmativas III e IV.
- Dapenas as afirmativas I e IV.
- Eapenas as afirmativas I e II.
