Questão de Engenharia Civil — Estruturas — UFCG 2025

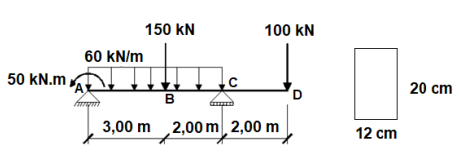

A viga da figura abaixo representa uma peça em madeira, cuja seção transversal é retangular, medindo 12 cm de largura por 20 cm de altura. Considerando as cargas que atuam sobre a referida viga, é correto afirmar que o Momento Fletor na seção transversal do ponto C, bem como a tensão normal na borda inferior dessa seção valem, respectivamente:

1. AM = -100 kN.m e σ = -12,5 kN/cm².
2. BM = -150 kN.m e σ = -62,5 kN/cm².
3. CM = -100 kN.m e σ = -25 kN/cm².
4. DM = -200 kN.m e σ = -12,5 kN/cm².
5. EM = -200 kN.m e σ = -25 kN/cm².
