Questão de Engenharia Civil — Estruturas — UFCG 2025

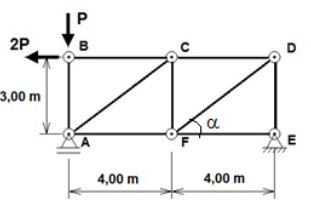

A treliça da figura abaixo encontra-se submetida a dois carregamentos de valor P e 2P aplicados simultaneamente no nó B. Considerando o sinal positivo (+) para esforços de tração e o sinal negativo (-) para esforços de compressão, que o seno do ângulo α é igual a 0,6 e que o cosseno do ângulo α é igual a 0,8, é correto afirmar que as forças normais que atuam nas barras DF, DE e EF valem, respectivamente:

1. A-0,50∙P ; -1,25∙P ; +1,00∙P.
2. B+0,75∙P ; +2,00∙P ; -1,75∙P.
3. C-1,25∙P ; +0,75∙P ; +2,00∙P.
4. D+1,25∙P ; -2,00∙P ; -1,00∙P.
5. E-0,75∙P ; +1,25∙P ; -2,00∙P.
