Questão de Engenharia Elétrica — Medidas Elétricas — UFCG 2025

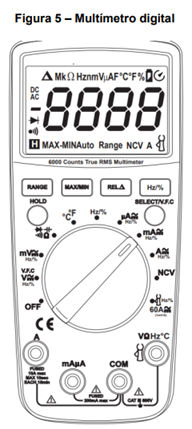

Na avaliação de equipamentos e instalações, é necessário o conhecimento geral em eletricidade, incluindo o uso de equipamentos de medição como multímetros digitais. A Figura 5 apresenta um modelo de multímetro digital, análogo ao de demais fabricantes. Em relação ao uso correto deste equipamento, analise as proposições a seguir:I – Considerando uma instalação 127/220 V, ao realizar a medição de tensão entre fases nos terminais de um motor de indução, a posição da chave rotativa deve estar na posição de tensão (Vm̃). Os cabos das pontas de prova devem estar conectados nas posições “VΩHz0C” e “COM”. As pontas de prova devem ser conectadas em paralelo a carga.II – Ao realizar a medição de corrente de um condicionador de ar de 1270 VA conectado em 127 V, a posição da chave rotativa deve estar na posição de corrente (Am̃). Os cabos das pontas de prova devem estar conectados nas posições “A” e “COM”. As pontas de prova devem ser conectadas em paralelo a carga.III – Com o objetivo de analisar se um condutor está rompido ou com outro problema de continuidade, as pontas de prova podem ser conectadas nos terminais do condutor e os cabos das pontas de provas são colocados nas posições “VΩHz0C” e “COM”. A posição da chave rotativa deve estar na posição de medição de continuidade (Ω e demais elementos gráficos).A partir dos conceitos básicos de eletricidade e uso de multímetro, é CORRETO concluir o que se afirma em:

1. AI, II e III.
2. BI e II, apenas.
3. CI e III, apenas.
4. DII e III, apenas.
5. EII, apenas.
