Questão de Engenharia Elétrica — Distribuição na Engenharia Elétrica — UFCG 2025

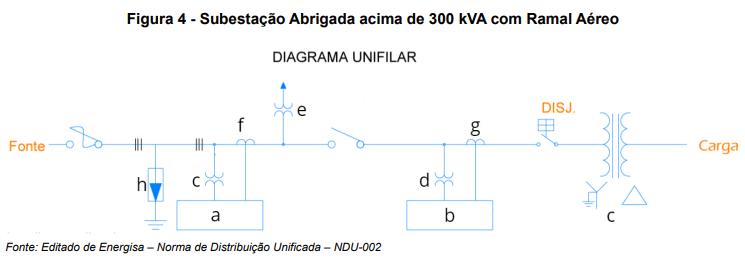

A Figura 4 apresenta o diagrama unifilar de uma entrada de energia em média tensão, com ramal aéreo, em conjunto com uma subestação abrigada de energia.Em relação aos elementos do unifilar, avalie as proposições a seguir:I - O elemento representado em “h”, conectado em paralelo ao sistema, é a chave fusível da concessionária.II - Sequencialmente, da esquerda para a direita, o unifilar apresenta os cubículos de proteção, medição e de transformação.III - Os elementos representados pelas letras “c”, “d” e “e” são transformadores de potencial (TP). Os TPs “c” e “d” são usados para medir tensão. O TP “e” é auxiliar, funcionando como uma alimentação auxiliar para as cargas essenciais na subestação.IV - Os elementos representados pelas letras “a” e “b” são, respectivamente, o medidor de energia da concessionária e o relé de proteção da subestação.V - Em “f” e “g” são apresentados transformadores de corrente (TCs). Ambos os TCs têm mesmas características mínimas exigidas, como classe de exatidão e fator limite de exatidão (relacionada a corrente de saturação).A partir do texto, é CORRETO concluir o que se afirma em:

1. AIII, IV e V, apenas
2. BIII e IV, apenas
3. CII e IV, apenas
4. DI, II e V, apenas
5. EI, II, III e V, apenas.
