Questão de Engenharia Elétrica — Instalações Elétricas em Engenharia Elétrica — UFCG 2025

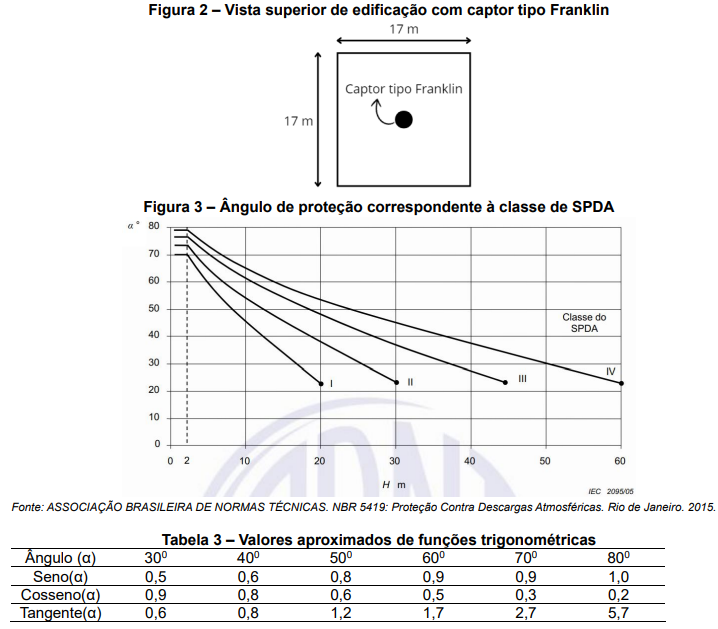

A Figura 2 apresenta a vista superior de uma edificação com dimensões de 17 m x 17 m e com uma altura de 30 m. A edificação contém um captor para descargas atmosféricas do tipo Franklin, a uma altura de 10 m acima da parte superior do prédio. Baseado no método do ângulo de proteção para sistemas de proteção contra descargas atmosféricas (SPDA) e sendo um SPDA de Classe III, utilize a Figura 3 e a Tabela 1 para analisar as asserções a seguir e a relação entre elas:I – O captor tipo Franklin está protegendo toda a parte superior da edificação se considerarmos um SPDA de classe III.PORQUEII – Para o SPDA de classe III, o ângulo de proteção α é aproximadamente 600, portanto, o raio de proteção do captor corresponde a aproximadamente 17 m.A respeito dessas asserções, assinale a opção CORRETA:

1. AAs asserções I e II são proposições verdadeiras, e a II é uma justificativa da I.
2. BAs asserções I e II são proposições verdadeiras, e a II não é uma justificativa da I.
3. CAs asserções I é uma proposição verdadeira, e a II é uma proposição falsa.
4. DA asserção I é uma proposição falsa, e a II é uma proposição verdadeira.
5. EAs asserções I e II são proposições falsas.
