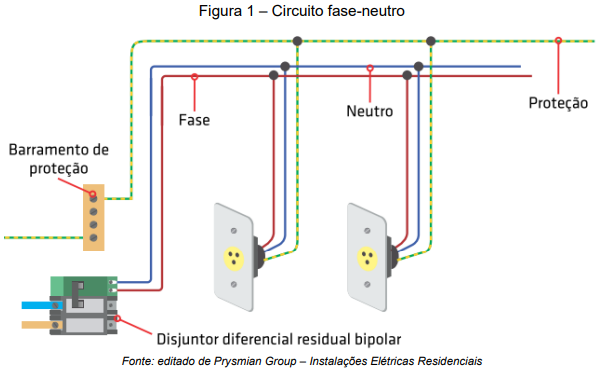

Os conceitos de análise de circuito são importantes para o entendimento de instalações elétricas. Considere duas tomadas que consomem 10 A cada (fator de potência unitário) alimentados por um circuito fase neutro, de acordo com a Figura 1. Os cabos utilizados no circuito são de seção de 4 mm² de cobre (resistividade do cobre de aproximadamente 0,02 Ω∙mm² ⁄ m) com uma distância entre o disjuntor e ponto “a” de 10 m. A distância entre “a” e “b” é desprezível e a tensão entre fase e neutro na saída do disjuntor do circuito, localizado no quadro, é 127 V.Em relação a análise do circuito, avalie as proposições a seguir:I - A resistência do condutor de fase, do disjuntor ao ponto “a”, é 0,05 ohms.II - A corrente que circula no condutor de neutro, entre o disjuntor e o ponto “a”, é igual a 20 A.III - A queda de tensão no condutor de fase, do disjuntor ao ponto “a”, é 1 V.IV - A tensão nas tomadas é igual a 126 V.A partir do exposto, é CORRETO concluir o que se afirma em:

1. AI e II, apenas.
2. BI, II e III, apenas.
3. CII, III e IV, apenas.
4. DI, III e IV, apenas.
5. EI, II e IV, apenas.
