Questão de Eletrônica — Análise de Circuitos — UFCG 2025

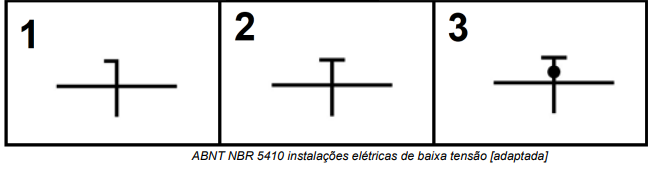

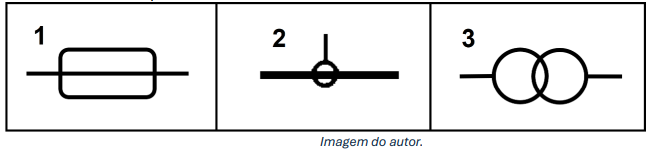

Considerando as normas técnicas aplicáveis ao desenho técnico, avalie as proposições abaixo, levando em conta os requisitos de padronização, simbologia e representações gráficas utilizadas para garantir a clareza e precisão na comunicação dos projetos e instalações elétricas:I - A Norma ABNT NBR 5444 - Símbolos gráficos para instalações elétricas prediais, foi cancelada sem uma substituição direta por uma nova norma, o que retira sua obrigatoriedade para projetos elétricos. No entanto, ainda é muito empregada para referências de simbologias na área de elétrica, assim como a norma internacional IEC 60617 - Símbolos Gráficos para Diagramas. Considerando estas normas para desenho técnico, os símbolos padrão abaixo representam respectivamente: 1 – Fusível; 2 – Transformador de corrente; 3 – transformador de potência.II - De acordo com as normas aplicadas a desenho técnico ABNT NBR 16861 - Desenho técnico — Requisitos para representação de linhas e escrita, uma linha tracejada larga tem como aplicação geral a representação de linhas de centro, linhas de simetrias ou trajetórias.III - Nos desenhos técnicos de esquemas elétricos, a padronização dos símbolos gráficos assegura clareza e uniformidade. Os símbolos apresentados representam, respectivamente, 1 – o condutor neutro (N); 2 – o condutor de proteção (PE); e 3 – condutor combinando as funções de neutro e condutor de proteção (PEN).A partir das afirmações acima, é CORRETO o que se afirma em:

1. AII, apenas.
2. BI, II e III.
3. CI e III, apenas
4. DII e III, apenas.
5. EIII, apenas.
