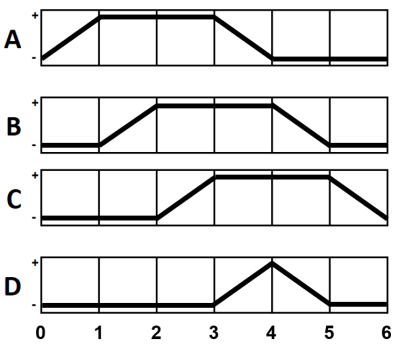

Os sistemas eletro-hidráulicos são amplamente utilizados em processos industriais que exigem controle preciso de movimentos lineares. Esses sistemas utilizam cilindros hidráulicos acionados por comandos elétricos, permitindo uma sequência coordenada de ações. A movimentação dos cilindros é definida por um diagrama de trajeto-passo, conforme apresentado abaixo, que descreve a ordem de ativação dos cilindros ao longo de um ciclo de operação. Esse comportamento pode ser traduzido em uma representação algébrica, que relaciona as posições e ações dos cilindros no sistema.Com base no diagrama de trajetória-passo apresentado, avalie a sequência de movimentação dos cilindros A, B, C e D e selecione a alternativa correta que melhor representa a sua expressão algébrica.A partir das afirmações apresentadas, selecione a alternativa CORRETA:

1. AA+ B+ C+ (A-D+) (B- D-) C-
2. BA+ B+ C+ A-D+ (B- D-) C-
3. CA+ B+ C+ (A-D+) B- D- C-
4. DA+ B+ C+ A-D+ B- D- C-
5. Ee) A+ B+ C+ (A-D+ B- D-) C
