Questão de Eletrônica — Análise de Circuitos — UFCG 2025
EletrônicaAnálise de Circuitos
- Código
- qg619195
- Banca
- UFCG
- Órgão
- UFCG
- Ano
- 2025
- Nível
- Médio
- Cargo
- Técnico Laboratório – Eletromecânica

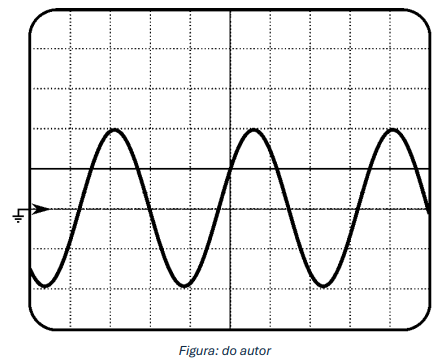

Osciloscópios são instrumentos essenciais para a análise de sinais elétricos, permitindo medir parâmetros como amplitude e frequência de sinais periódicos. Durante o teste de um equipamento eletrônico, o sinal de tensão entre um par de terminais foi observado no osciloscópio e apresenta um formato senoidal, conforme a imagem fornecida.
O equipamento está configurado com uma escala de amplitude de 5 V/Div e uma escala de tempo de 20 ms/Div. Com base nas informações fornecidas, e na análise do sinal exibido, determine o valor da tensão pico a pico do sinal fornecido pela fonte e calcule a frequência aproximada do sinal.Assinale a alternativa CORRETA:
O equipamento está configurado com uma escala de amplitude de 5 V/Div e uma escala de tempo de 20 ms/Div. Com base nas informações fornecidas, e na análise do sinal exibido, determine o valor da tensão pico a pico do sinal fornecido pela fonte e calcule a frequência aproximada do sinal.Assinale a alternativa CORRETA:- AVpp = 20V / f = 14,3hz
- BVpp = –10V / f = 7,1hz
- CVpp = 10V / f = 16,7hz
- DVpp = –20V / f = 14hz
- EVpp = 5V / f = 14,3hz
