Questão de Eletrônica — Análise de Circuitos — UFCG 2025

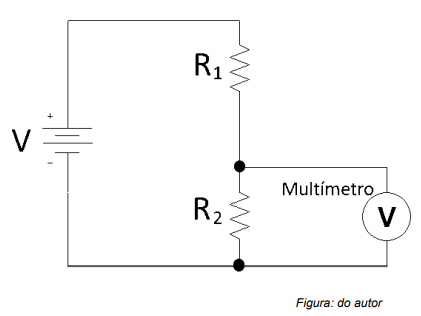

Medições elétricas são atividades fundamentais na manutenção e inspeção de sistemas elétricos, especialmente em trabalhos realizados em campo, onde as condições de medição podem impactar diretamente a precisão dos resultados. Durante uma inspeção técnica de rotina, um técnico foi designado para avaliar o comportamento elétrico de um circuito específico, utilizando um multímetro digital na função de voltímetro.O circuito em análise, representado na figura abaixo, é alimentado por uma fonte de tensão de 120 V e possui duas resistências em série, com valores de R1 = 5 MΩ e R2 = 10 MΩ. O multímetro digital utilizado na medição tem uma impedância interna de 10 MΩ.Com base nas características do circuito, da fonte de alimentação e do multímetro utilizado, determine o valor da tensão que será indicado pelo instrumento durante a medição em campo.Assinale a alternativa CORRETA:

1. A80V
2. B96V
3. C60V
4. D42,4V
5. E84,8V
