Questão de Eletrônica — Análise de Circuitos — UFCG 2025

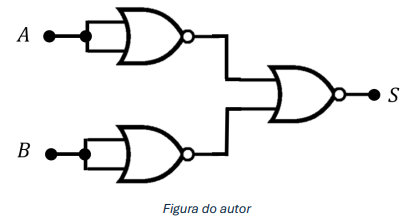

No contexto da eletrônica digital, é comum implementar diferentes portas lógicas utilizando combinações de outras portas básicas, com o objetivo de simplificar projetos ou atender restrições específicas de hardware. Considere o circuito lógico apresentado na imagem abaixo, no qual o funcionamento de uma determinada porta lógica é reproduzido utilizando apenas portas NOR.Com base na análise do comportamento do circuito e na relação entre as entradas e a saída, identifique qual porta lógica é representada. Assinale a alternativa CORRETA:

1. A
2. B
3. C
4. D
5. E
