Questão de Eletrônica — Análise de Circuitos — UFCG 2025
EletrônicaAnálise de Circuitos
- Código
- qg619204
- Banca
- UFCG
- Órgão
- UFCG
- Ano
- 2025
- Nível
- Médio
- Cargo
- Técnico Laboratório – Eletromecânica

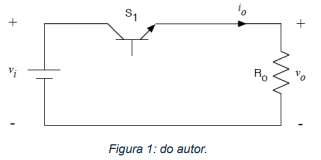

No contexto de sistemas industriais, transistores são amplamente utilizados em circuitos chaveados para controle de tensão e potência em cargas resistivas. Considere um conversor CC-CC com chave ideal (S₁ ) representada por um transistor, alimentado por uma fonte de 20V (Vi ) e conectado a uma carga de 10Ω (R₀). A frequência de comutação do circuito é de 1kHz (f), e a razão cíclica (D) do transistor é de 40%. Com base nesses parâmetros, calcule a tensão média aplicada à carga (V₀) e determine os tempos de comutação total (TS ), condução (Ton) e bloqueio (T₀ff) do transistor no circuito.
De acordo com as afirmações acima, assinale a alternativa CORRETA:
De acordo com as afirmações acima, assinale a alternativa CORRETA:- AVo = 8 V; TS = 1ms; Ton = 0,4ms; Toff = 0,6ms
- BVo = 14 V; TS = 1s; Ton = 4ms; Toff = 6ms
- CVo = 8 V; TS = 1ms; Ton = 0,6ms; Toff = 0,4ms
- DVo = 28 V; TS = 1s; Ton = 0,4s; Toff = 0,4s
- EVo = 20 V; TS = 10ms; Ton = 4ms; Toff = 6ms
