Questão de Eletrônica — Análise de Circuitos — UFCG 2025
EletrônicaAnálise de Circuitos
- Código
- qg619217
- Banca
- UFCG
- Órgão
- UFCG
- Ano
- 2025
- Nível
- Médio
- Cargo
- Técnico Laboratório – Eletromecânica

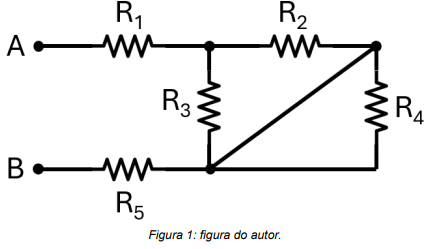

Com base nos preceitos da Lei de Ohm, calcule a resistência equivalente, medida entre os pontos A e B, do circuito apresentado abaixo:
Sabe-se que:I - R1 = R5II - R2 = R3 = 2xR1III - R4 = 4xR1Selecione a alternativa CORRETA para a resistência equivalente do circuito:
Sabe-se que:I - R1 = R5II - R2 = R3 = 2xR1III - R4 = 4xR1Selecione a alternativa CORRETA para a resistência equivalente do circuito:- A4R
- B7/2R
- C2R
- D3R
- E3,5R
