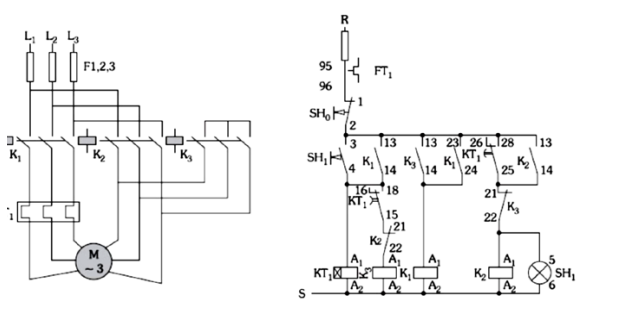

A figura a seguir representa os diagramas de potência e comando de um acionamento do tipo estrelatriângulo.
FRANCHI, C. M. Sistemas de acionamento elétrico. 1. ed. São Paulo: Érica, 2013.Considerando que o relé temporizador foi ajustado para o correto funcionamento do circuito, assinale a alternativa que corresponde à sequência correta de abertura e fechamento dos contatores K₁ , K₂ e K₃ ao se pressionar o botão pulsador SH₁ .
FRANCHI, C. M. Sistemas de acionamento elétrico. 1. ed. São Paulo: Érica, 2013.Considerando que o relé temporizador foi ajustado para o correto funcionamento do circuito, assinale a alternativa que corresponde à sequência correta de abertura e fechamento dos contatores K₁ , K₂ e K₃ ao se pressionar o botão pulsador SH₁ .- AFechamento K₂ - Fechamento K₃ - Abertura K₂ - Fechamento K₁ .
- BFechamento K₁ - Fechamento K₃ - Abertura K₁ - Fech amento K₂ .
- CFechamento K1 - Fechamento K2 - Abertura K₁ - Fechamento K₃ .
- DFechamento K₃ - Fechamento K₁ - Abertura K₃ - Fechamento K₂.
