Questão de Eletrotécnica — Circuitos Elétricos em Eletrotécnica — UFMG 2025
EletrotécnicaCircuitos Elétricos em Eletrotécnica
- Código
- qg620256
- Banca
- UFMG
- Órgão
- UFMG
- Ano
- 2025
- Nível
- Médio
- Cargo
- Técnico de Laboratório - Área: Eletrotécnica

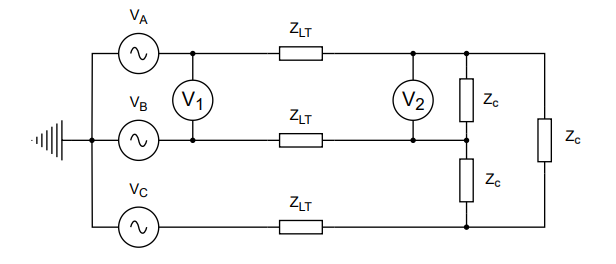

A figura a seguir mostra um sistema trifásico totalmente equilibrado. Dois voltímetros, V1 e V2 , estão instalados conforme indicado.
Considere que ZLT seja igual a (2 + j8) Ω e Zc seja (9 + j12) Ω. Se o voltímetro V2 está lendo uma tensão de 100 V RMS, então a tensão lida pelo voltímetro V1 é igual a
Considere que ZLT seja igual a (2 + j8) Ω e Zc seja (9 + j12) Ω. Se o voltímetro V2 está lendo uma tensão de 100 V RMS, então a tensão lida pelo voltímetro V1 é igual a- A260 V RMS.
- B127 V RMS.
- C220 V RMS.
- D150 V RMS.
