Questão de Eletrotécnica — Equipamentos e Componentes — UFMG 2025
EletrotécnicaEquipamentos e Componentes
- Código
- qg620290
- Banca
- UFMG
- Órgão
- UFMG
- Ano
- 2025
- Nível
- Médio
- Cargo
- Técnico de laboratório / Área: Eletrotécnica - Teórico-Prática

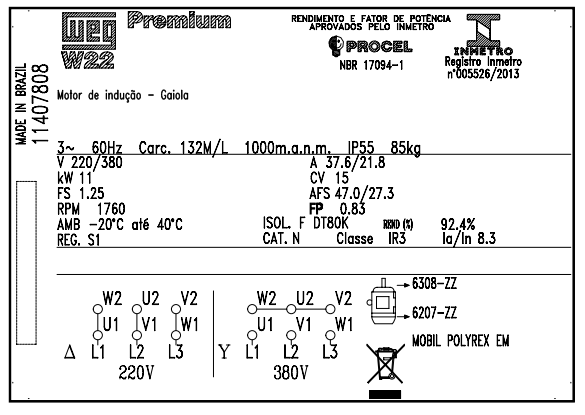

A figura a seguir apresenta a placa de identificação de um motor de indução.
Disponível em: https://static.weg.net/medias/downloadcenter/h0c/hfd/WEG-WMO-iom-installation-operation-andmaintenance-manual-of-electric-motors-50033244-manual-pt-en-es-web.pdf. Acesso em: 29 abr. 2025.Considerando as condições nominais apresentadas nessa placa, analise as afirmações a seguir.I. O grau de proteção desse motor indica que ele é protegido contra poeira e jatos de água.II. O rendimento desse motor é de 92,4 %, logo, a potência mecânica efetivamente entregue ao eixo é 13,86 CV.III. Esse motor foi projetado para atuar em regime contínuo, ou seja, com a carga nominal atuando por um tempo indefinido.IV. Quando alimentado com 220 V, a corrente de partida do motor é 47,0 A.V. Esse motor suporta uma sobrecarga constante de 25%.VI. A potência elétrica ativa consumida pelo motor é 11 kW.Estão corretas as afirmativas
Disponível em: https://static.weg.net/medias/downloadcenter/h0c/hfd/WEG-WMO-iom-installation-operation-andmaintenance-manual-of-electric-motors-50033244-manual-pt-en-es-web.pdf. Acesso em: 29 abr. 2025.Considerando as condições nominais apresentadas nessa placa, analise as afirmações a seguir.I. O grau de proteção desse motor indica que ele é protegido contra poeira e jatos de água.II. O rendimento desse motor é de 92,4 %, logo, a potência mecânica efetivamente entregue ao eixo é 13,86 CV.III. Esse motor foi projetado para atuar em regime contínuo, ou seja, com a carga nominal atuando por um tempo indefinido.IV. Quando alimentado com 220 V, a corrente de partida do motor é 47,0 A.V. Esse motor suporta uma sobrecarga constante de 25%.VI. A potência elétrica ativa consumida pelo motor é 11 kW.Estão corretas as afirmativas- AII, III, V e VI, apenas.
- BI, II, III e V, apenas.
- CII, IV e VI, apenas.
- DI, III e V, apenas.
