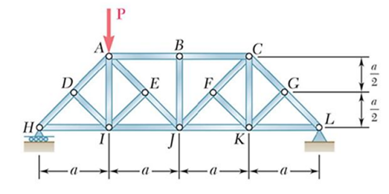

A treliça da figura tem um apoio do segundo gênero em L e um do primeiro gênero em H e está submetida à força P aplicada no nó A, no sentido indicado.
Devido à força P:
Devido à força P:- AO esforço normal na barra AI tem valor igual a P e é de compressão.
- BO esforço normal nas barras AI, DI, EI, BJ, FK, GK e CK é nulo.
- CO esforço normal na barra IJ é igual ao esforço normal na barra JK.
- DO esforço normal nas barras AB, BC, HI, IJ, JK e KL é nulo.
