Questão de Engenharia Ambiental e Sanitária — Efluentes Líquidos — UFMT 2025
Engenharia Ambiental e SanitáriaEfluentes Líquidos
- Código
- qg620574
- Banca
- UFMT
- Órgão
- ARIS-MT
- Ano
- 2025
- Nível
- Superior
- Cargo
- Analista de Fiscalização e Regulação- Área: Engenharia Sanitarista/Ambiental

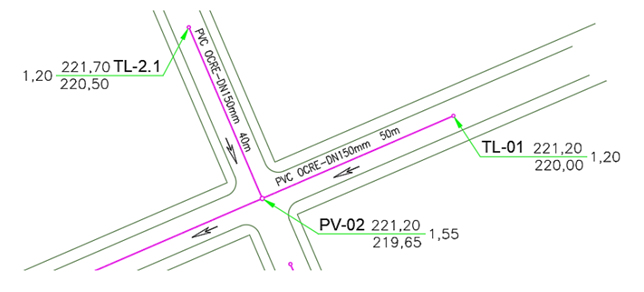

Considere a figura abaixo um extrato de um projeto executivo de rede de coleta de esgoto sanitário, contendo Terminal de Limpeza (TL), poço de visita (PV), tubulações entre esses nós e as suas informações geométricas, conforme representação padrão de projetos. Para isso, assuma a tubulação com diâmetro mínimo de 150mm e recobrimento mínimo sobre o tubo de 1,05m.
Conforme a planta-baixa, analise as afirmativas.I. A linha do tubo de esgoto sanitário é paralela ao greide de pavimentação, ou seja, igual a 3,0% no trecho TL-01.PV-02; e igual a 2,4% no trecho TL-2.1.PV-02.II. O nó TL-01 (terminal de limpeza) poderia ser substituído por um poço de visita (PV) sem prejuízo ao sistema projetado. Por outro lado, o nó TL-2.1 não poderia ser substituído por um poço de visita.III. O nó TL-01 e o nó TL-2.1 possuem profundidades mínimas da rede, o que não ocorre com o PV-02.IV. O nó TL-01 e o nó PV-02 possuem profundidades diferentes, porque foi necessário corrigir o efeito do greide de pavimentação, que possui declividade nula neste trecho.V. Pela necessidade de aprofundamento do PV-02 em relação ao mínimo, o ideal é que o tubo do trecho TL-01.PV-02 e o tubo do trecho TL-2.1.PV-02 cheguem na mesma cota de jusante, o que deve ser alcançado com um tubo de queda no nó PV-02.Estão corretas as afirmativas
Conforme a planta-baixa, analise as afirmativas.I. A linha do tubo de esgoto sanitário é paralela ao greide de pavimentação, ou seja, igual a 3,0% no trecho TL-01.PV-02; e igual a 2,4% no trecho TL-2.1.PV-02.II. O nó TL-01 (terminal de limpeza) poderia ser substituído por um poço de visita (PV) sem prejuízo ao sistema projetado. Por outro lado, o nó TL-2.1 não poderia ser substituído por um poço de visita.III. O nó TL-01 e o nó TL-2.1 possuem profundidades mínimas da rede, o que não ocorre com o PV-02.IV. O nó TL-01 e o nó PV-02 possuem profundidades diferentes, porque foi necessário corrigir o efeito do greide de pavimentação, que possui declividade nula neste trecho.V. Pela necessidade de aprofundamento do PV-02 em relação ao mínimo, o ideal é que o tubo do trecho TL-01.PV-02 e o tubo do trecho TL-2.1.PV-02 cheguem na mesma cota de jusante, o que deve ser alcançado com um tubo de queda no nó PV-02.Estão corretas as afirmativas- AII, III e IV, apenas.
- BI, II, III e V, apenas.
- CI, IV e V, apenas.
- DIII e IV, apenas.
