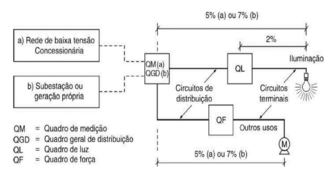

Em uma instalação elétrica, o quadro de medição fica próximo do poste de baixa tensão e, algumas vezes, longe do quadro de luz e força – esse é o caso, por exemplo, dos prédios, em que o quadro de luz e força fica dentro dos apartamentos ou das salas comerciais. Nessas instalações, os condutores de distribuição e os condutores de terminais devem respeitar uma seção mínima, para não induzir quedas de tensão percentual, limitadas entre 5% e 7%, até a carga.

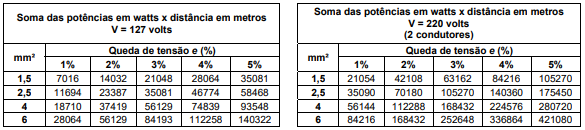

Creder, H. Instalações Elétricas. Brasil: LTC, 2016. (fig. 3.29)A fórmula que calcula a secção do condutor depende da queda de tensão percentual, da tensão de alimentação, da potência consumida no circuito, do comprimento do condutor e da resistividade do cobre. As duas tabelas a seguir apresentam esses fatores.
Creder, H. Instalações Elétricas. Brasil: LTC, 2016. Adaptado.Considerando uma queda de tensão relativa 5% entre o quadro de medição (QM) e a carga, é correto dizer que um condutor de:
Creder, H. Instalações Elétricas. Brasil: LTC, 2016. (fig. 3.29)A fórmula que calcula a secção do condutor depende da queda de tensão percentual, da tensão de alimentação, da potência consumida no circuito, do comprimento do condutor e da resistividade do cobre. As duas tabelas a seguir apresentam esses fatores.Creder, H. Instalações Elétricas. Brasil: LTC, 2016. Adaptado.Considerando uma queda de tensão relativa 5% entre o quadro de medição (QM) e a carga, é correto dizer que um condutor de:- A1,5 mm² suporta uma distância de 10 metros entre o QM e uma carga de 10 KW para V = 127 V.
- B1,5 mm² suporta uma distância de 50 metros entre o QM e uma carga de 10 KW para V = 220 V.
- C2,5 mm² suporta uma distância de 17 metros entre o QM e uma carga de 10 KW para V = 220 V.
- D4 mm² suporta uma distância de 12 metros entre o QM e uma carga de 10 KW para V = 127 V.
- E6 mm² não suporta uma distância de 40 metros entre o QM e uma carga de 10 KW, para V = 220 V.
