Questão de Técnicas em Laboratório — Identificação dos Diversos Equipamentos de um Laboratório, sua Utilização e Conservação — UFU-MG 2025
Técnicas em LaboratórioIdentificação dos Diversos Equipamentos de um Laboratório, sua Utilização e Conservação
- Código
- qg622146
- Banca
- UFU-MG
- Órgão
- UFU-MG
- Ano
- 2025
- Nível
- Médio
- Cargo
- Técnico de Laboratório/Farmacologia
A microscopia óptica é uma técnica fundamental em laboratórios, utilizada para observar amostras biológicas e materiais com alta resolução. No uso dessa técnica, diversos componentes e ajustes são necessários para garantir uma imagem clara e nítida.

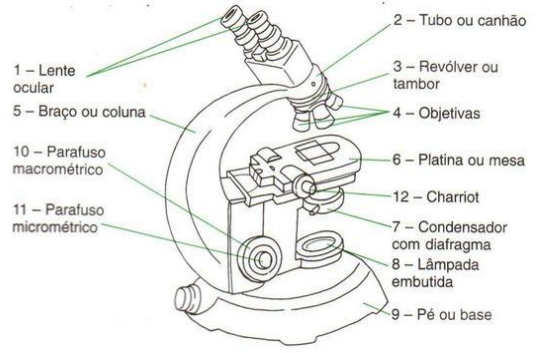

Disponível em: https://estudodomicroscopio.blogspot.com/2012/03/imagem-partes-do-microscopio-fonte.html, acesso em 06/10/2024.Para a observação de uma lâmina de células no microscópio óptico, um técnico deve realizar diversos ajustes para melhorar a qualidade da imagem.Qual dos procedimentos a seguir irá garantir uma boa visualização e foco da amostra?
Disponível em: https://estudodomicroscopio.blogspot.com/2012/03/imagem-partes-do-microscopio-fonte.html, acesso em 06/10/2024.Para a observação de uma lâmina de células no microscópio óptico, um técnico deve realizar diversos ajustes para melhorar a qualidade da imagem.Qual dos procedimentos a seguir irá garantir uma boa visualização e foco da amostra?- AUtilizar inicialmente a objetiva de maior aumento para localizar a amostra rapidamente, ajustando o foco grosseiro logo em seguida.
- BLigar a fonte de luz do microscópio e ajustar o diafragma de campo ao máximo, permitindo a entrada de toda a luz possível para iluminar a amostra.
- CIniciar a observação com o condensador totalmente fechado para reduzir a entrada de luz e, assim, evitar que a imagem fique clara demais.
- DPosicionar a lâmina na platina e, usando a objetiva de menor aumento (geralmente 4x), localizar a amostra e fazer os ajustes de foco grosseiro e fino antes de trocar para objetivas de maior aumento.
