Questão de Engenharia Mecânica — Sistemas Mecânicos — COPESE - UFPI 2026

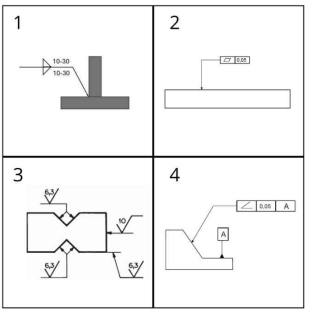

A simbologia, no contexto de projetos mecânicos, serve para ajudar os operadores a executar as tarefas de fabricação de acordo com projeto, garantindo que as peças fabricadas estejam dentro de parâmetros que garantam seu adequado funcionamento e montagem. Identifique na figura abaixo os desenhos que representam respectivamente uma tolerância geométrica de forma, uma tolerância geométrica de posição, um símbolo de soldagem e um símbolo de estado de superfície, em seguida assinale a opção CORRETA:

1. A4, 3, 1, 2.
2. B2, 4, 1, 3.
3. C2, 3, 1, 4.
4. D4, 2, 1, 3.
5. E2, 4, 3, 1.
