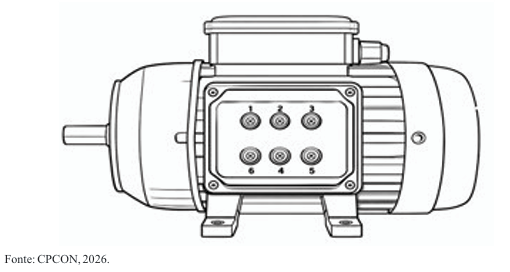

Em muitas situações do dia a dia, o eletricista se depara com motores trifásicos de seis terminais, nos quais o fechamento das bobinas é feito de forma prática usando chapinhas de metal, que funcionam como pontes ( jumpers ) na caixa de ligação. Essa configuração permite que o mesmo motor seja adaptado para diferentes níveis de tensão, dependendo de como essas conexões são arranjadas.Figura 2 – Ilustração de um motor trifásico de 6 pontas com ligação por chapas metálicas.
Sabendo disso, e observando a caixa de terminais do motor trifásico representado na Figura 2, qual é o procedimento CORRETO para realizar o fechamento em estrela (Y) e em triângulo (Δ), respectivamente?
Sabendo disso, e observando a caixa de terminais do motor trifásico representado na Figura 2, qual é o procedimento CORRETO para realizar o fechamento em estrela (Y) e em triângulo (Δ), respectivamente?- AUnir os terminais 1, 2 e 3 para a ligação estrela; e unir os terminais 4, 5 e 6 para a ligação triângulo.
- BUnir os terminais 4, 5 e 6 para a ligação estrela; e conectar 1 com 6, 2 com 4 e 3 com 5 para a ligação triângulo.
- CUnir os terminais 4, 5 e 6 para a ligação estrela; e conectar 1 com 4, 2 com 5 e 3 com 6 para a ligação triângulo.
- DConectar 1 com 6, 2 com 4 e 3 com 5 para a ligação estrela; e unir os terminais 4, 5 e 6 para a ligação triângulo.
- EUnir os terminais 1, 4 e 6 para a ligação estrela; e conectar 2 com 3, 4 com 5 e 1 com 6 para a ligação triângulo.
