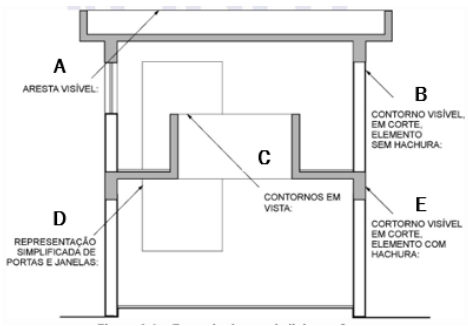

As normas brasileiras de desenho técnico estabelecem convenções padronizadas para o emprego dos tipos e das espessuras de linhas, com a finalidade de assegurar clareza, legibilidade e correta interpretação dos desenhos arquitetônicos. Considerando a Figura apresentada, que ilustra um corte arquitetônico com a identificação dos elementos A, B, C, D e E, relacione corretamente cada elemento representado ao tipo de linha correspondente, conforme as prescrições das normas técnicas aplicáveis.
Numere a 2ª coluna de acordo com a correspondência CORRETA entre o elemento gráfico e o tipo de linha empregado.1ª COLUNA1 – Aresta visível (Identificado na figura pela letra A).2 – Contorno visível, em corte, elemento sem hachura (Identificado na figura pela letra B).3 – Contornos em vista (Identificado na figura pela letra C).4 – Representação simplificada de portas e janelas (Identificado na figura pela letra D).5 – Contorno visível, em corte, elemento com hachura (Identificado na figura pela letra E).2ª COLUNA( ) Linha contínua estreita.( ) Linha contínua extralarga.( ) Linha contínua estreita.( ) Linha contínua estreita.( ) Linha contínua larga.Assinale a alternativa que apresenta a sequência numérica CORRETA, de cima para baixo, para o preenchimento da 2ª coluna:
Numere a 2ª coluna de acordo com a correspondência CORRETA entre o elemento gráfico e o tipo de linha empregado.1ª COLUNA1 – Aresta visível (Identificado na figura pela letra A).2 – Contorno visível, em corte, elemento sem hachura (Identificado na figura pela letra B).3 – Contornos em vista (Identificado na figura pela letra C).4 – Representação simplificada de portas e janelas (Identificado na figura pela letra D).5 – Contorno visível, em corte, elemento com hachura (Identificado na figura pela letra E).2ª COLUNA( ) Linha contínua estreita.( ) Linha contínua extralarga.( ) Linha contínua estreita.( ) Linha contínua estreita.( ) Linha contínua larga.Assinale a alternativa que apresenta a sequência numérica CORRETA, de cima para baixo, para o preenchimento da 2ª coluna:- A1 – 2 – 3 – 4 – 5.
- B3 – 4 – 1 – 5 – 2.
- C4 – 1 – 5 – 2 – 3.
- D2 – 3 – 4 – 1 – 5.
- E5 – 1 – 4 – 3 – 2.
