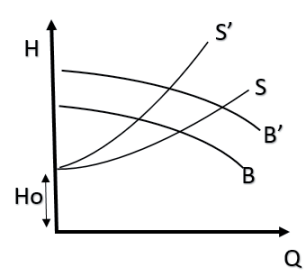

A figura mostra um gráfico de altura manométrica (H) por vazão (Q) de uma instalação de elevação de água. São mostradas a curva do sistema (S), uma variação dessa mesma curva (S’), a curva da bomba (B) e uma variação dessa mesma curva (B’).
Com base nessa figura, informe se é verdadeiro (V) ou falso (F) o que se afirma.( ) Dada uma mesma curva S, o deslocamento da curva da bomba (B e B’) pode estar relacionada com o aumento da perda de carga.( ) Dada uma mesma curva S, o deslocamento da curva da bomba (B e B’) pode estar relacionada com a mudança do rotor da bomba.( ) Dada uma mesma curva B, o deslocamento da curva do sistema (S e S’) pode estar relacionado com a adoção de uma bomba de maior potência.De acordo com as afi rmações, a sequência correta é:
Com base nessa figura, informe se é verdadeiro (V) ou falso (F) o que se afirma.( ) Dada uma mesma curva S, o deslocamento da curva da bomba (B e B’) pode estar relacionada com o aumento da perda de carga.( ) Dada uma mesma curva S, o deslocamento da curva da bomba (B e B’) pode estar relacionada com a mudança do rotor da bomba.( ) Dada uma mesma curva B, o deslocamento da curva do sistema (S e S’) pode estar relacionado com a adoção de uma bomba de maior potência.De acordo com as afi rmações, a sequência correta é:- AF, V, F.
- BF, V, V.
- CV, F, V.
- DV, F, F.
- EV, V, F.
