Questão de Engenharia Eletrônica — Eletrônica Analógica na Engenharia Eletrônica — FUNDATEC 2026

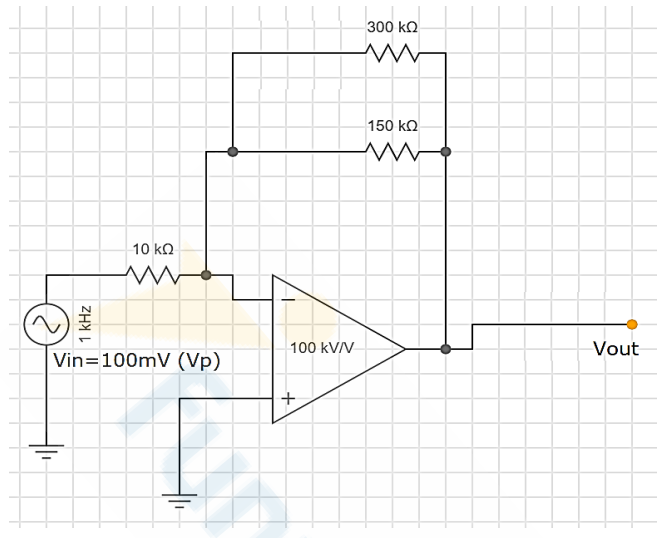

Considerando o circuito da figura abaixo, determine o Ganho G (Vout=G.Vin) e a tensão de pico (Vp) da saída Vout:

1. AVout = –20 Vin – Vout = 20 V (Vp).
2. BVout = 10 Vin – Vout = 2 V (Vp).
3. CVout = 20 Vin – Vout = 10 V (Vp).
4. DVout = –10 Vin – Vout = 1 V (Vp).
5. EVout = –20 Vin – Vout = 10 V (Vp).
