Questão de Não definido — Geral — FUNDATEC 2026
Não definidoGeral
- Código
- qg686338
- Banca
- FUNDATEC
- Órgão
- IFC-SC
- Ano
- 2026
- Nível
- Médio
- Cargo
- Técnico de Laboratório: Eletrotécnica

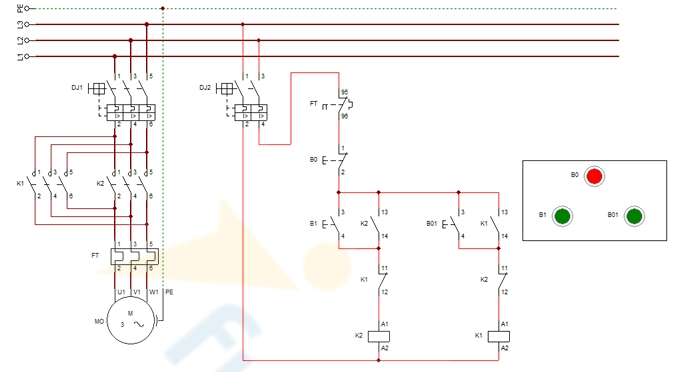

Analise a Figura 18 abaixo, que exibe os diagramas de controle e de força de um motor CA trifásico:
Figura 18Fonte: Elaborada pelo autor (2026).Considerando o funcionamento do sistema, assinale a alternativa correta.
Figura 18Fonte: Elaborada pelo autor (2026).Considerando o funcionamento do sistema, assinale a alternativa correta.- AOs disjuntores DJ1 e DJ2 não precisam ser ligados para o funcionamento do circuito.
- BSomente o disjuntor DJ1, que energiza o motor, precisa ser acionado.
- CAo pressionar o botão B0, após a adequada energização, o motor parte em rotação.
- DApós adequada energização, quando qualquer um dos botões1 ou 01 já tiver sido acionado, basta pressionar outro botão que imediatamente o motor para e troca o sentido de rotação.
- EApós adequada energização, o botão1 aciona o motor em um sentido de rotação, e o botão01 no sentido contrário.
