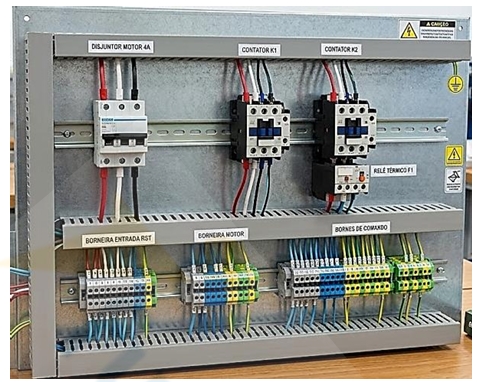

Um técnico precisa preparar uma bancada didática para uma aula prática de partida direta de um motor trifásico de indução. O laboratório utiliza módulos didáticos individuais que devem ser encaixados no trilho DIN do painel apresentado na Figura 17.
Figura 17Fonte: Elaborada pelo autor (2026).Para que o aluno consiga montar o circuito de força e o circuito de comando (com sinalização de “motor ligado”), o técnico deve selecionar e disponibilizar, no mínimo, o seguinte conjunto de componentes:
Figura 17Fonte: Elaborada pelo autor (2026).Para que o aluno consiga montar o circuito de força e o circuito de comando (com sinalização de “motor ligado”), o técnico deve selecionar e disponibilizar, no mínimo, o seguinte conjunto de componentes:- A1 contator de potência, 1 relé de sobrecarga, 2 botoeiras (1 NA e 1 NF), 1 sinaleiro e 1 disjuntor motor.
- B2 contatores de potência, 1 temporizador on-delay, 1 botoeira (NF) e 3 sinaleiros.
- C1 contator de potência, 1 relé falta de fase, 2 botoeiras (NA) e 1 chave comutadora de 3 posições.
- D1 inversor de frequência, 1 botoeira (NA), 1 potenciômetro e 1 disjuntor termomagnético monopolar.
- E1 contator de potência, 1 relé térmico, 1 botoeira (NA) e 1 voltímetro analógico de painel.
