Questão de Não definido — Geral — FUNDATEC 2026
Não definidoGeral
- Código
- qg686351
- Banca
- FUNDATEC
- Órgão
- IFC-SC
- Ano
- 2026
- Nível
- Médio
- Cargo
- Técnico de Laboratório: Eletrotécnica

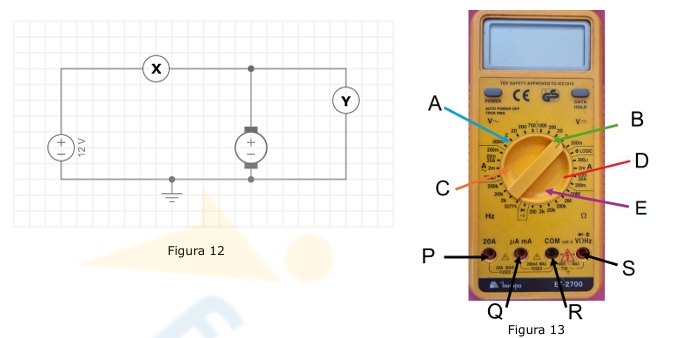

Analise a Figura 12 abaixo, que exibe um esquema de medição de grandezas elétricas de corrente e tensão a ser realizado por meio da colocação do multímetro (Figura 13) nas posições X e Y.
Fonte: Elaboradas pelo autor (2026).Quais ajustes são necessários no multímetro para realizar as medições?
Fonte: Elaboradas pelo autor (2026).Quais ajustes são necessários no multímetro para realizar as medições?- AX: borne da ponteira vermelha em P, borne da ponteira preta em R, seletor em D. Y: borne da ponteira vermelha em S, borne da ponteira preta em R, seletor em B.
- BX: borne da ponteira vermelha em S, borne da ponteira preta em R, seletor em B. Y: borne da ponteira vermelha em P, borne da ponteira preta em R, seletor em D.
- CX: borne da ponteira vermelha em P, borne da ponteira preta em R, seletor em C. Y: borne da ponteira vermelha em S, borne da ponteira preta em R, seletor em A.
- DX: borne da ponteira vermelha em S, borne da ponteira preta em R, seletor em A. Y: borne da ponteira vermelha em P, borne da ponteira preta em R, seletor em C.
- EX: borne da ponteira vermelha em P, borne da ponteira preta em R, seletor em D. Y: borne da ponteira vermelha em S, borne da ponteira preta em R, seletor em C.
