Questão de Não definido — Geral — FUNDATEC 2026
Não definidoGeral
- Código
- qg686357
- Banca
- FUNDATEC
- Órgão
- IFC-SC
- Ano
- 2026
- Nível
- Médio
- Cargo
- Técnico de Laboratório: Eletrotécnica

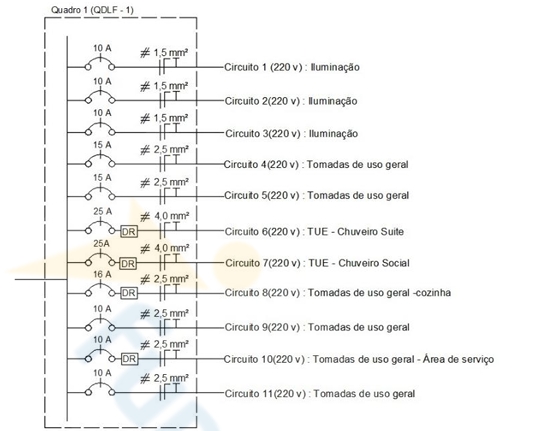

Analise a Figura 10 abaixo, que exibe o Quadro de Distribuição de Linhas de Força (QDLF) de uma residência:
Figura 10Fonte: Elaborada pelo autor (2026).Considerando que essa residência está localizada na Região Nordeste do Brasil, que utiliza chuveiro elétrico de potência não superior a 5.000 W, e com base na Norma técnica NBR 5410 – Instalações Elétricas de Baixa tensão, assinale a alternativa correta.
Figura 10Fonte: Elaborada pelo autor (2026).Considerando que essa residência está localizada na Região Nordeste do Brasil, que utiliza chuveiro elétrico de potência não superior a 5.000 W, e com base na Norma técnica NBR 5410 – Instalações Elétricas de Baixa tensão, assinale a alternativa correta.- ATodos os circuitos do quadro estão adequadamente dimensionados.
- BA seção transversal dos circuitos de iluminação não está adequadamente dimensionada.
- COs disjuntores dos circuitos TUE não estão adequadamente dimensionados.
- DA seção transversal dos circuitos das tomadas de uso geral não está adequadamente dimensionada.
- ENenhum circuito do quadro está adequadamente dimensionado.
