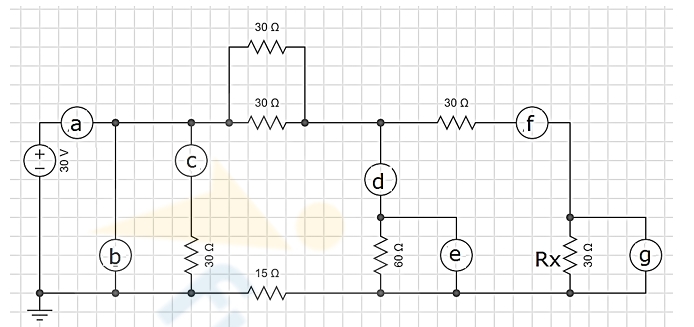

De acordo com a Figura 3 abaixo, os instrumentos de medição foram posicionados nas posições a, b, c, d, e, f e g para obter a potência dissipada total (Ptotal) e a potência dissipada (Px) no resistor Rx. As posições que não forem utilizadas deverão ser consideradas como não interferentes para o correto funcionamento do circuito, e os instrumentos devem ser assumidos como ideais.
Figura 3Fonte: Elaborada pelo autor (2026).Nesse contexto, assinale a alternativa correta.
Figura 3Fonte: Elaborada pelo autor (2026).Nesse contexto, assinale a alternativa correta.- APtotal: voltímetro em (b), amperímetro em (c); Px: voltímetro em (f), amperímetro em (g).
- BPtotal: amperímetro em (a), voltímetro em (b); Px: amperímetro em (f), voltímetro em (g).
- CPtotal: voltímetro em (a), amperímetro em (b); Px: voltímetro em (b), amperímetro em (c).
- DPtotal: amperímetro em (a), voltímetro em (c); Px: amperímetro em (d), voltímetro em (e).
- EPtotal: voltímetro em (c), amperímetro em (d); Px: voltímetro em (f), amperímetro em (g).
