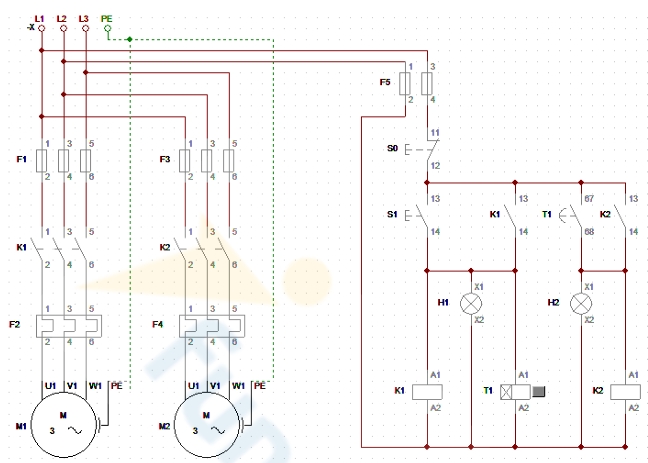

A Figura 2 abaixo exibe um esquema de acionamento de máquinas, apresentando o diagrama de potência e o de controle:
Figura 2Fonte: Elaborada pelo autor (2026).Nesse contexto, assinale a alternativa correta.
Figura 2Fonte: Elaborada pelo autor (2026).Nesse contexto, assinale a alternativa correta.- AA chave S0 aciona o motoM1, e a chave S1 aciona o motor M2.
- BA contatora K1 aciona o motor M2.
- CO temporizador T1 determina o acionamento do motor M2.
- DO temporizado T1 determina o acionamento em reversão do motor M1.
- EA sinalização H1 é verde, indicando funcionamento; a H2 é vermelha, indicando parada.
