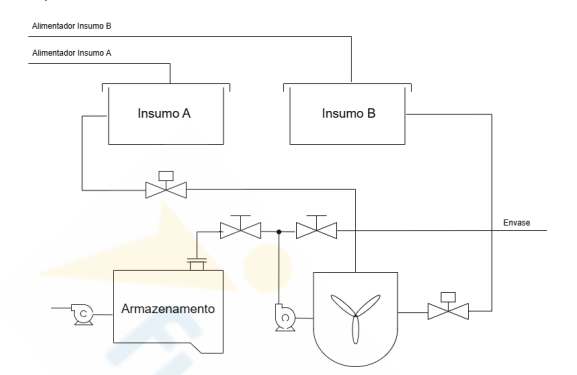

No projeto de automação industrial, o diagrama PFD/P&ID da figura abaixo mostra uma linha de produção. Com base na figura, qual alternativa identifica corretamente os principais símbolos e sequência funcional?
- ADois motores elétricos (A e B) em série a CLP, saída direta para Envase sem armazenamento.
- BDois tanques de insumos (A e B) alimentando malha com válvulas/bombas, tanque intermediário e vaso com agitador, saída para Envase.
- CSímbolo circular é compressor; vaso com "hélice" é trocador de calor para vapor no Envase.
- DSem válvulas; sensores só entre elementos de armazenamento.
- ETanque intermediário é reator com agitador; vaso final é filtro sem homogeneização.
