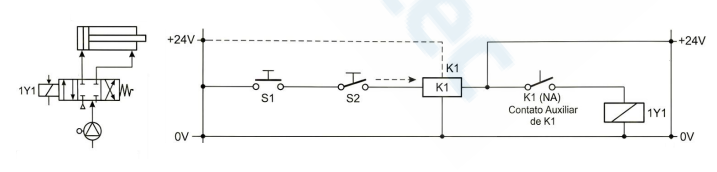

No circuito elétrico em +24V/0V, S1 e S2 comandam o relé K1, que por contato alimenta a bobina 1Y1 (solenoide da válvula 5/2 do circuito pneumático). Considerando a simbologia padrão, qual condição precisa ocorrer para energizar 1Y1?Imagem associada para resolução da questão
  1. AS1 pressionado (NA fecha) e S2 não pressionado (NF permanece fechado), permitindo energizar K1 e então alimentar 1Y1 pelo contato de K1.
  2. BS1 não pressionado (NA aberto) e S2 pressionado (NF abre), para energizar K1 por “queda de tensão” e alimentar 1Y1.
  3. CS1 pressionado (NA fecha) e S2 pressionado (NF abre), pois S2 funciona como “habilitador” quando acionado.
  4. DS1 e S2 não pressionados, pois K1 fica energizado por padrão e mantém 1Y1 ligada.
  5. ES1 não pressionado (NA aberto) e S2 não pressionado (NF fechado) já são suficientes para energizar diretamente 1Y1, pois a bobina do solenoide independe da atuação de K1.
Revelar gabarito e comentário

GabaritoA — S1 pressionado (NA fecha) e S2 não pressionado (NF permanece fechado), permitindo energizar K1 e então alimentar 1Y1 pelo contato de K1.
