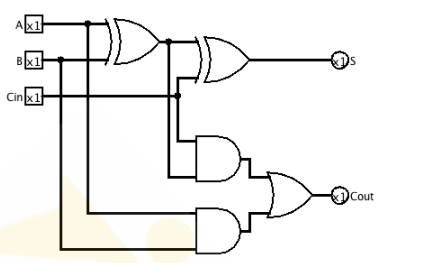

Em circuitos digitais combinacionais, os somadores completos são blocos lógicos capazes de realizar a soma de duas variáveis, sendo alguns de dois bits certos contando com um bit de transporte de entrada, normalmente indicado por carry-in (Cin). Como resultado, o circuito produz duas saídas: a soma (S) e o transporte de saída (Cout), conforme a figura abaixo:
Com base na figura, em que se observa um desses circuitos, e nos fundamentos de circuitos digitais com portas lógicas, assinale a alternativa correta sobre o funcionamento do circuito apresentado.
Com base na figura, em que se observa um desses circuitos, e nos fundamentos de circuitos digitais com portas lógicas, assinale a alternativa correta sobre o funcionamento do circuito apresentado.- AA saída S representa o resultado de ABCin, enquanto Cout é obtida apenas por uma operação XOR entre A e B.
- BO circuito apresentado é equivalente a um meio somador, pois possui apenas uma saída útil para soma e não realiza transporte de saída.
- CA porta OR do circuito é responsável por calcular diretamente a saída de soma S, enquanto as portas XOR são usadas apenas para formar Cout.
- DO circuito somente produzirá Cout = 1 quando as três entradas A, B e Cin estiverem simultaneamente em nível lógico 1.
- EA saída S do circuito pode ser expressa por S = A ⊕ B ⊕ Cin, enquanto a saída Cout pode ser obtida pela combinação lógica entre termos que representam geração de transporte.
