Questão de Não definido — Geral — FUNDATEC 2026
Não definidoGeral
- Código
- qg686400
- Banca
- FUNDATEC
- Órgão
- IFC-SC
- Ano
- 2026
- Nível
- Médio
- Cargo
- Técnico de Laboratório: Automação

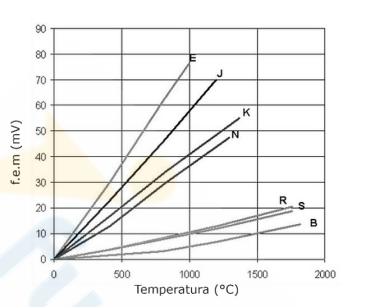

A figura abaixo apresenta as curvas de calibração de diferentes tipos de termopares, expressando a relação entre a força eletromotriz (f.e.m.) gerada e a temperatura medida. Em instrumentação térmica, a análise dessas curvas é fundamental tanto para a calibração quanto para a seleção do termopar mais adequado a uma aplicação industrial, pois a escolha do sensor deve considerar, entre outros aspectos, a faixa de temperatura de operação, a sensibilidade metrológica e o comportamento da resposta ao longo do intervalo de interesse. Em um processo industrial que opera aproximadamente entre 200 °C e 800 °C, deseja-se selecionar, entre os termopares apresentados na figura, aquele que ofereça boa sensibilidade, ampla aplicabilidade industrial e adequação à faixa de medição indicada.
Com base na análise da figura e nos critérios técnicos de seleção de termopares, assinale a alternativa correta.
Com base na análise da figura e nos critérios técnicos de seleção de termopares, assinale a alternativa correta.- AO termopar tipo B é o mais indicado, pois apresenta elevada sensibilidade em temperaturas intermediárias e é o mais apropriado para medições usuais entre 200 °C e 800 °C.
- BO termopar tipo R é o mais adequado, pois sua curva apresenta comportamento fortemente linear e uso preferencial em faixas médias de temperatura, com menor custo operacional.
- CO termopar tipo N é o mais apropriado, pois foi desenvolvido para temperaturas elevadas e apresenta melhor desempenho metrológico acima de 600 °C.
- DO termopar tipo J é sempre a melhor escolha em processos industriais nessa faixa, independentemente das condições de atmosfera e da estabilidade requerida.
- EO termopar tipo K é o mais indicado, pois combina ampla faixa de operação, boa sensibilidade e uso consagrado em aplicações industriais na faixa considerada.
