Questão de Não definido — Geral — FUNDATEC 2026

Não definidoGeral
Código
qg686402
Banca
FUNDATEC
Órgão
IFC-SC
Ano
2026
Nível
Médio
Cargo
Técnico de Laboratório: Automação

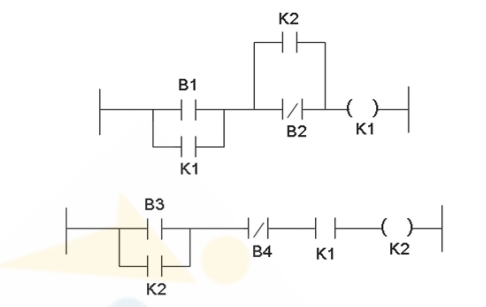

Analise o diagrama Ladder para controle sequencial de dois motores (M1 via bobina K1, M2 via K2), com botoeiras B1 (liga M1), B3 (liga M2), B2 (para M1), B4 (para M2) abaixo e defina a sequência obrigatória para ligar M1 e depois M2.Imagem associada para resolução da questão
  1. APrimeiro energizar K1 (M1), pressionar B2 para desligar M1, depois energizar K2 (M2).
  2. BPrimeiro energizar K2 (M2), depois K1 (M1).
  3. CEnergizar K1 para desligar M2, depois K2 para ligar M1.
  4. DEnergizar K1 (M1), depois K2 para desligar M1.
  5. EEnergizar K1 para desligar M1, depois K2 (M2).
Revelar gabarito e comentário

GabaritoA — Primeiro energizar K1 (M1), pressionar B2 para desligar M1, depois energizar K2 (M2).

Link permanente: /questoes/qg686402
