Questão de Eletrotécnica — Equipamentos e Componentes — FUNDATEC 2026

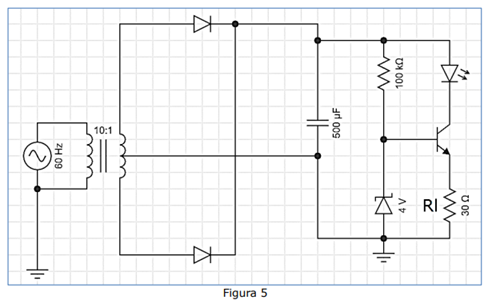

Analise o circuito representado na Figura 5 a seguir e assinale a alternativa INCORRETA.

1. AO circuito é um retificador de meia-onda.
2. BO circuito utiliza um transistor para controlar a corrente na carga Rl.
3. CO diodo Zener mantém a tensão sobre a carga, descontando-se a tensão Vbe (tensão base-emissor).
4. DO capacitor tem função de reduzir o ripple na retificação, proporcionando tensão aproximadamente contínua sobre a carga.
5. EExistem 3 dispositivos semicondutores em todo o circuito.
