Questão de Não definido — Geral — FURB 2026

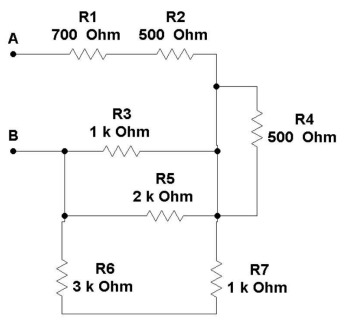

Em circuitos elétricos, a associação de resistores é uma técnica fundamental utilizada para ajustar valores de resistência conforme a necessidade de cada aplicação. Em sistemas práticos, raramente um único resistor atende exatamente às especificações de corrente, tensão ou potência, sendo comum a combinação de vários resistores em série, paralelo ou em configurações mistas. Na associação em série, as resistências se somam, resultando em maior oposição à passagem da corrente, enquanto na associação em paralelo ocorre a divisão da corrente entre os ramos, reduzindo a resistência equivalente do circuito. Esse conceito é amplamente aplicado no dimensionamento de circuitos eletrônicos, divisores de tensão, limitação de corrente e adaptação de cargas. Analise o circuito a seguir e assinale a alternativa que representa o valor correto da resistência equivalente entre os pontos A e B:

1. A8,70 k Ohms.
2. B6,45 k Ohm.
3. C5.340 Ohms.
4. D1,77 k Ohms.
5. E2,20 k Ohms.
