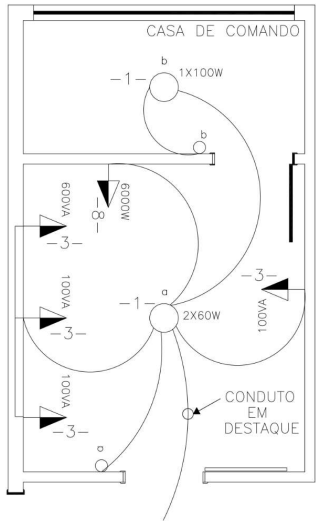

A interpretação de projetos elétricos prediais é uma competência essencial para o(a) técnico(a) eletricista, pois permite compreender corretamente os diagramas, símbolos e especificações técnicas utilizados na representação das instalações elétricas. Por meio dessa interpretação, o profissional consegue identificar circuitos, pontos de consumo, quadros de distribuição, trajetos de eletrodutos e dispositivos de proteção, garantindo que a execução da instalação siga fielmente o projeto. Além disso, uma boa leitura do projeto contribui para a segurança, eficiência e conformidade com normas técnicas, como a NBR 5410, evitando erros, retrabalhos e riscos durante a execução dos serviços. O projeto a seguir representa parte de uma instalação predial. Considerando que o projetista esqueceu de identificar os condutores que estão passando no conduto em destaque , você, como técnico(a) eletricista, conhecendo a normatização, as técnicas de leitura de projetos e suas simbologias, possui plenas condições de determinar quais condutores passam por esse trecho.
Assinale a alternativa que representa corretamente os condutores que passam no conduto em destaque:
Assinale a alternativa que representa corretamente os condutores que passam no conduto em destaque:- A3 condutores de fase, 3 condutores de neutro e 3 condutores de proteção.
- B2 condutores de fase, 1 condutor de neutro e 1 condutor de proteção.
- C3 condutores de fase, 2 condutores de neutro e 1 condutor de proteção.
- D2 condutores de fase, 3 condutores de neutro e 1 condutor de proteção.
- E1 condutor de fase, 1 condutor de neutro e 1 condutor de proteção.
