As hachuras utilizadas em desenhos técnicos têm a finalidade de identificar graficamente os diferentes materiais de construção, permitindo a correta leitura e interpretação do projeto.

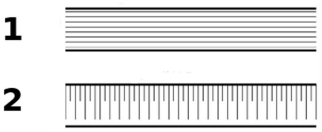

Disponível em: NBR 6492/2021 (adaptado). De acordo com a imagem acima, a alternativa que correlaciona corretamente cada hachura ao material correspondente, conforme a convenção gráfica usual indicada pela NBR 6492:2021, é a seguinte:
Disponível em: NBR 6492/2021 (adaptado). De acordo com a imagem acima, a alternativa que correlaciona corretamente cada hachura ao material correspondente, conforme a convenção gráfica usual indicada pela NBR 6492:2021, é a seguinte:- A1– aterro; 2– talude em vista
- B1– alvenaria de vedação em vista; 2– concreto simples
- C1– aço estrutural; 2– aterro
- D1– talude em vista; 2– alvenaria estrutural
