Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — IBAM 2026
Engenharia ElétricaCircuitos Elétricos na Engenharia Elétrica
- Código
- qg702968
- Banca
- IBAM
- Órgão
- Prefeitura de Arraial do Cabo - RJ
- Ano
- 2026
- Nível
- Superior
- Cargo
- Engenheiro Elétrico

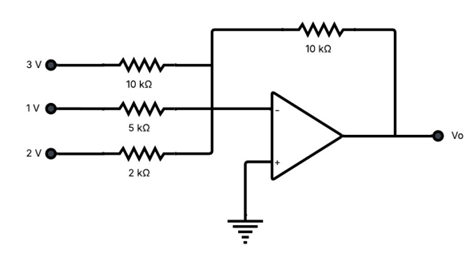

Observe o circuito somador inversor mostrado na figura a seguir.
O valor da tensão de saída Vo é:
O valor da tensão de saída Vo é:- A-3V
- B-6V
- C-12V
- D-15V
