Questão de Engenharia Civil — Instalações em Engenharia Civil — IF-MT 2026

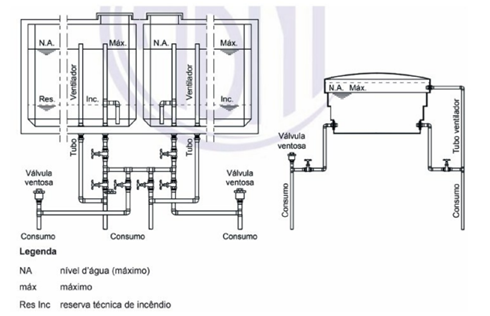

Nos sistemas prediais, especificamente no tópico normatizado que trata da proteção sanitária da água potável, quando o abastecimento for indireto em edifícios de múltiplos pavimentos alimentados por colunas de distribuição, deve ser prevista uma proteção contra o refluxo de água de cada ramal para a respectiva coluna. Essa pode ser substituída pela ventilação da coluna de distribuição indicada na imagem abaixo, com a extremidade do tubo ventilador em local protegido, a exemplo da região do reservatório acima da máxima altura do nível ď'água. O ponto de junção do tubo ventilador ou de válvula ventosa de duplo efeito com a coluna de distribuição deve ser localizado:Referência: ABNT NBR 5626:2020, item 6.15.2.8.

1. AA montante do registro de fechamento da própria coluna.
2. BA jusante do tubo de consumo.
3. CA conexão cruzada com outros sistemas prediais.
4. DA montante do tubo ventilador.
5. EA jusante do registro de fechamento da própria coluna.
