Questão de Engenharia Eletrônica — Automação Industrial — IF-PI 2026
Engenharia EletrônicaAutomação Industrial
- Código
- qg709668
- Banca
- IF-PI
- Órgão
- IF-PI
- Ano
- 2026
- Nível
- Superior
- Cargo
- Professor EBTT - Engenharia Elétrica

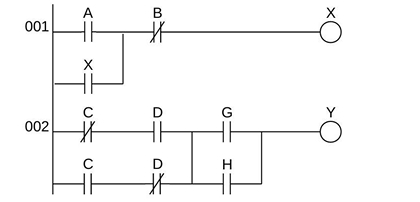

Ladder é uma linguagem de programação gráfica muito utilizada em CLPs, facilitando o controle de processos industriais através da simulação de circuitos eletromecânicos. Sobre o código em linguagem Ladder abaixo, analise as proposições.
Adaptado de: MENDES, R. M. Programa de CLPs. Métodos e Técnicas. São Carlos, 2021.I. O componente A atua como um contato normalmente aberto.II. Há dois contatos selos no código.III. Os contatos G e H atuam com a lógica booleana AND.IV. Há uma lógica booleana OU-Exclusivo implementada no circuito.Está(ão) CORRETA(S) a(s) alternativa(s):
Adaptado de: MENDES, R. M. Programa de CLPs. Métodos e Técnicas. São Carlos, 2021.I. O componente A atua como um contato normalmente aberto.II. Há dois contatos selos no código.III. Os contatos G e H atuam com a lógica booleana AND.IV. Há uma lógica booleana OU-Exclusivo implementada no circuito.Está(ão) CORRETA(S) a(s) alternativa(s):- AI, apenas.
- BI e II, apenas.
- CII e III, apenas.
- DI e IV, apenas.
- EI, III e IV, apenas.
