Questão de Engenharia Elétrica — Acionamentos e Controles Elétricos — IF-PI 2026
Engenharia ElétricaAcionamentos e Controles Elétricos
- Código
- qg709686
- Banca
- IF-PI
- Órgão
- IF-PI
- Ano
- 2026
- Nível
- Superior
- Cargo
- Professor EBTT - Engenharia Elétrica

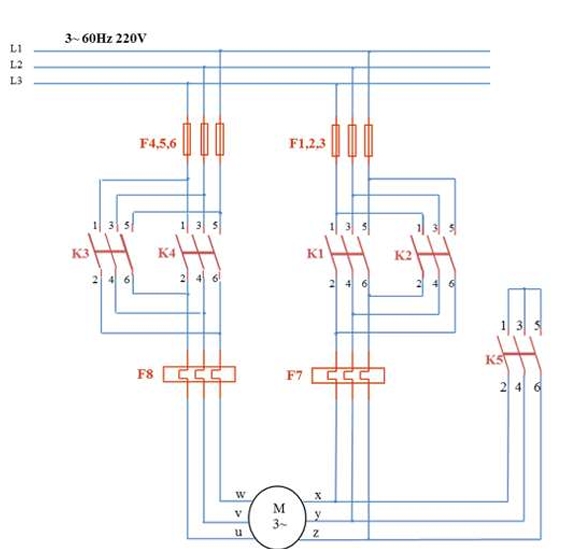

O diagrama de potência apresentado corresponde ao acionamento de um motor trifásico Dahlander com reversão de rotação, no qual a mudança de velocidade é obtida pela reconfiguração dos enrolamentos do estator, enquanto a inversão do sentido de rotação é realizada pela troca de duas fases da alimentação por meio de contatores apropriados.
Adaptado de MORAES, E. Sala da Elétrica. 2014Considerando o princípio de funcionamento desse tipo de acionamento e analisando a topologia do diagrama, assinale a alternativa CORRETA.
Adaptado de MORAES, E. Sala da Elétrica. 2014Considerando o princípio de funcionamento desse tipo de acionamento e analisando a topologia do diagrama, assinale a alternativa CORRETA.- AA reversão do sentido de rotação em motores Dahlander é obtida pela alteração do número de polos, sem necessidade de troca de fases.
- BA mudança de velocidade e a reversão de rotação utilizam o mesmo conjunto de contatores, pois ambos os processos dependem apenas da sequência de fases aplicada ao estator.
- CEm um acionamento Dahlander com reversão, a comutação simultânea dos contatores responsáveis pela troca do número de polos e dos contatores responsáveis pela inversão de fases pode provocar interligações indevidas entre enrolamentos e fases, resultando em correntes elevadas e risco de curto-circuito.
- DA reversão de rotação em motores Dahlander só é possível com o motor totalmente parado, pois a troca de fases não produz efeitos se o campo girante já estiver estabelecido.
- EA alteração do número de polos em motores Dahlander modifica a frequência elétrica aplicada ao estator, sendo essa a principal causa da variação de velocidade.
