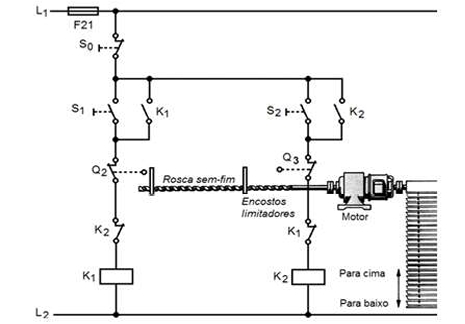

O circuito de comando apresentado mostra um circuito de acionamento (chave de partida) de um motor CA, utilizado para abrir e fechar uma persiana. O motor é acionado por meio dos contatores K1 e K2 para inversão do sentido de movimento de um sistema de rosca sem-fim. O circuito possui botoeiras S1 e S2 e chaves fim de curso Q2 e Q3.
Adaptado de OLIVEIRA, A. B. de M. Acionamentos de Comandos Elétricos. Minas Gerais: CEFET-MG, 2015.Suponha que o sistema esteja parado, nenhum fim de curso esteja acionado e o operador pressione a botoeira S1, mantendo-a pressionada apenas o tempo sufi ciente para que o contator correspondente seja energizado e mantido pelo contato de selo. Em seguida, sem desligar o sistema, o operador pressiona a botoeira S2.Nessa condição, o comportamento CORRETO do circuito será:
Adaptado de OLIVEIRA, A. B. de M. Acionamentos de Comandos Elétricos. Minas Gerais: CEFET-MG, 2015.Suponha que o sistema esteja parado, nenhum fim de curso esteja acionado e o operador pressione a botoeira S1, mantendo-a pressionada apenas o tempo sufi ciente para que o contator correspondente seja energizado e mantido pelo contato de selo. Em seguida, sem desligar o sistema, o operador pressiona a botoeira S2.Nessa condição, o comportamento CORRETO do circuito será:- AK1 desenergiza imediatamente e K2 energiza, invertendo o sentido do motor.
- BK1 permanece energizado e K2 não energiza devido ao intertravamento elétrico existente no circuito.
- CK1 e K2 energizam simultaneamente por causa do contato de selo.
- DK2 energiza apenas se S1 permanecer pressionada.
- EO circuito entra em falha e desarma o fusível F21.
